EJEMPLO DE CÁLCULO DE SECCIÓN ECONÓMICA Y SECCIÓN ECOLÓGICA
Compruebe con el siguiente ejemplo el gran ahorro económico que puede suponer utilizar secciones de conductor superiores a las
obtenidas por criterios técnicos y como además puede contribuir a reducir enormemente las emisiones de CO
2
. En el caso
de las
líneas de MT se da la circunstancia de que al no ser usual que domine el criterio de la caída de tensión instalar secciones mayores
conlleva una gran recompensa económica.
SECCIÓN ECONÓMICA
Supongamos el caso de una línea con los siguientes datos:
- Cable Al Eprotenax Compact (AL HEPRZ1) 1x150 enterrado bajo tubo
- Condiciones estándar (circuito único, temperatura del terreno 25 ºC,
   resistividad térmica del terreno 1,5 K.m/W, profundidad 1 m)
- Longitud de la línea = 1 km
En estas condiciones la tabla 12 de la ITC-LAT 06 del RLAT nos dice que el cable puede soportar un máximo
de 255 A. Aceptemos que igualmente esta sección responde con suficiencia a la caída de tensión máxima
y a las solicitaciones a cortocircuito que se nos puedan presentar en la línea.

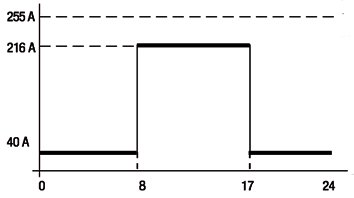

Supongamos que nuestra línea está sometida al siguiente patrón consumo diario, representando la
intensidad en función de las horas del día…






  Hora del día
Procedemos a calcular las pérdidas resistivas que tenemos en el cable considerando la temperatura del conductor para obtener la re-
sistencia del cable cuando es recorrido por 216 A o por 40 A.
Cálculo de la resistencia a la temperatura real del conductor para el caso del cable de 150 mm
2
 de aluminio cuando es recorrido por 216 A.
Sabemos que la temperatura de un conductor recorrido por una corriente I se puede obtener con la siguiente expresión:
T = T
amb
 + (T
máx
 - T
amb
) (I/I
máx
)
2
Siendo:
T
amb
: temperatura ambiente de la instalación (25 ºC en nuestro caso)
T
máx
: temperatura máxima que puede soportar el conductor (105 ºC para el cable Al Eprotenax Compact de nuestro ejemplo)
I: intensidad que recorre el conductor (216 A de 8 a 17 horas y 40 A el resto del tiempo)
I
máx
: intensidad máxima que puede recorrer el conductor en las condiciones de la instalación (255 A)
T
150 a 216 A
 = 25 + (105 - 25) (216/255)
2
 = 82,4 ºC
Una vez que hemos calculado la temperatura, podemos obtener la resistencia del cable…
R
T
 = R
20
 · (1 +
a
 · (T - 20))
Intensidad (A)
(I
máx
 que puede llevar soportar
el cable Al HEPRZ1 1 x 150 en
las condiciones de la instalación)
