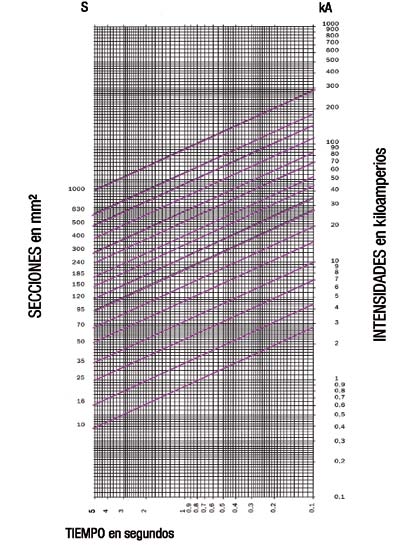

2. Cortocircuito polifásico (entre fases).
Página 101
Radio de curvatura mínimo
• 10(D + d), para los cables unipolares apantallados
y para los armados o con conductor concéntrico.
• 7
,5(D + d), para los restantes tipos.
• 16D para cables de 26/45 kV
Sección nominal
mm
2
Ø exterior
mm
Peso
kg/km
Tipo H (no armado)
1 x 120
30
1093
1 x 150
32
1200
1 x 185
33,2
1369
Sección
mm
2
d
cuerda
mm
d’
Semic. int.
mm
120
12,7
13,7
150
14
15
185
16,1
1
7,1
H)
EJEMPLOS DE CÁLCULO
Página 88
Página 83
Radio de curvatura = 10 · (D + d) = 10 x (32 + 14) = 460 mm
