NUEVO SISTEMA EXCLUSIVO PR
Y
-CAM. COMPROBACIÓN DE
AISLAMIENTOS P
ARA MT Y A
T SIN INTERRUPCIÓN DE SUMINISTRO
El Grupo
Prysmian
ha
desarrollado
una
nueva tecnología
con
sensor
wireless que
permite
medir las
descargas
parciales
en los
aislamientos de una red, sin necesidad de manipular el sistema de cable, ni interferir en el régimen de explotación de la línea.
Este sistema está especialmente diseñado
para proporcionar diagnóstico preciso del estado del aislamiento de líneas de media o
alta tensión, así como de transformadores y otro tipo de componentes.

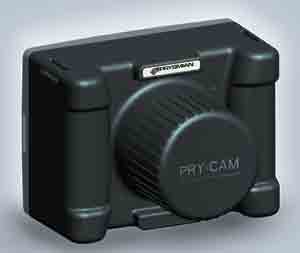

El sistema Pry Cam es una solución portátil y de fácil manejo, que permite detectar, procesar y clasificar las señales emitidas mediante
un sistema wireless (sin hilos). Este proceso de descargas parciales permite evaluar el estado en el que se encuentra el aislamiento de
los sistemas eléctricos sometidos a un campo eléctrico de valor elevado.
Este sistema permite tanto la realización de un diagnóstico preciso del estado de la red eléctrica para evitar o minimizar los cortes
de suministro por fallo de componentes, así como su continua monitorización para planificar con antelación la sustitución de los
mismos. Al mismo tiempo permite realizar un mantenimiento preventivo/predictivo de las líneas, garantizando en todo momento
la seguridad de los operarios.
CARACTERÍSTICAS DEL SISTEMA
•Detecta la onda completa, no sólo los pulsos.
•El diseño innovador del sensor permite la detección remota de pequeñas señales emitidas por las descargas parciales y la sincroniza-
ción directa con la onda de tensión.
•El sincronismo inalámbrico no requiere de un sensor externo.
•El sistema de adquisición de datos permite captar con precisión, grabar y procesar la forma de onda de cada pulso.
•Gran potencia de filtrado de ruidos y mecanismos de detección.
•Software innovador para el análisis y procesado de los datos obtenidos.
VENT
AJAS
La tecnología tradicional requiere la desconexión de la línea para poder conectar los equipos de medida y realizar el diagnóstico. El
innovador sistema PRY
-CAM realiza las medidas con la línea en servicio.
Ello comporta:
• Grandes ahorros en costes.
• Mejora en la prevención de averías (posibilidad de más chequeos).
• Garantiza la seguridad de sus operarios (medida no invasiva).
Además:
•Se trata de un equipo de dimensiones muy reducidas que permite realizar medidas en cualquier ubicación y no requiere de grandes
recursos para su transporte.
•Información precisa y diagnóstico claro: localización exacta del defecto.
APLICACIONES
El sistema PRY-CAM es exclusivo de Prysmian. Está especialmente diseñado para determinar un diagnóstico ajustado en líneas de
media y alta tensión, así como transformadores y otro tipo de componentes en redes de transporte y distribución de energía, parques
eólicos y fotovoltaicos, industrias, líneas férreas, etc…
Contacte con
Prysmian si
desea
ampliar información
sobre el
sistema PRY-CAM o
solicitar oferta para
hacer
un diagnóstico
del
estado de aislamiento de un sistema de media o alta tensión.
