K) SOLUCIÓN A SITUACIONES PARTICULARES
Y FRECUENTES
18.- Agrupación adecuada de conductores en instalaciones fotovoltaicas
Como sabemos los paneles fotovoltaicos captan la radiación solar y la transforman en energía eléctrica generando corriente continua.
La corriente continua lleva aparejada un campo magnético también continuo, al no variar prácticamente en el tiempo o variar muy
lentamente no produce inducciones por lo que no es inconveniente agrupar conductores de la misma polaridad ya que a diferencia de
los sistemas eléctricos de corriente alterna no es necesario compensar los campos electromagnéticos para eliminar, en gran medida, los
efectos inductivos.
Si instalamos juntos conductores de la misma polaridad sabemos que en caso de un defecto de aislamiento, la diferencia de potencial en-
tre los conductores en cortocircuito será por lo general muy pequeña o inexistente lo que redundará en mayor seguridad en la instalación.
De ahí, la utilidad de agrupar los cables con la misma polaridad.
Número de
conductores cargados
Enterrados
Al aire
5
0,70
0,75
7
0,60
0,65
10
0,50
0,55
14
0,45
0,50
19
0,40
0,45
24
0,35
0,40
40
0,30
0,35
61
0,25
0,30
Instalar cables de la misma polaridad juntos
en canalizaciones de corriente continua es
una buena práctica que previene accidentes
eléctricos graves.

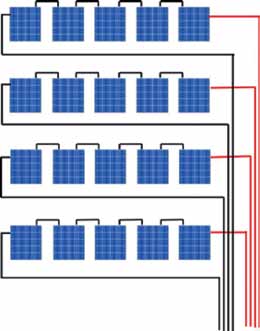

Esta forma de agrupación es incorrecta ya
que los grandes bucles favorecen la
aparición de sobretensiones por
caídas de rayos...
