229
AL VOL
T

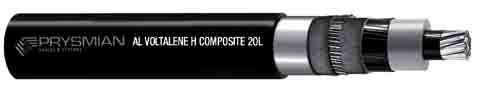

ALENE H COMPOSITE 20L 36/66 kV
(conductor de aluminio)
VOL
T
ALENE H COMPOSITE 20L 36/66 kV
(conductor de cobre)
NORMALIZADO POR GAS NATURAL FENOSA
AL RHZ1-20L
COMPOSICIÓN:
1 x sección
conductor (Al)/
sección pantalla
(Cu) (mm
2
)
Código
Ø
conductor
(mm)
Ø
aislamiento
(mm)
Ø pantalla
(mm)
Ø cable
(mm)
Peso
(kg/km)
Radio de
curvatura
estático
(posición final)
(mm)
Radio de
curvatura
dinámico
(durante tendido)
(mm)
36/66 kV
1x630(Al)/165
20118620
30,2
48,8
55,4
63,7
5600
1019
1274
1x800(Al)/165
20118622
41
60
67
,2
75,9
8000
1214
1518
1x400(Cu)/165
20118621
34
,1
52,9
60,1
68,4
11700
1094
1368
CARACTERÍSTICAS DIMENSIONALES (valores aproximados)
36/66 kV
Tensión nominal simple, Uo (kV)
36
Tensión nominal entre fases, U (kV)
66
Tensión máxima entre fases, Um (kV)
72,5
Tensión a impulsos, Up (kV)
325
Temperatura máxima admisible en el conductor en servicio permanente (ºC)
90
Temperatura máxima admisible en el conductor en régimen de cortocircuito (ºC)
250
CARACTERÍSTICAS ELÉCTRICAS
(V
alores aproximados)
*Condiciones de instalación: una terna de cables directamente enterrada o bajo tubo a 1,2 m de profundidad, temperatura de terreno 25 ºC y resisitividad térmica 1 K·m/W.
**Condiciones de instalación: una terna de cables al aire (a la sombra) a 40 ºC.
NOTA:
valores obtenidos para una terna de cables al tresbolillo y en contacto y pantallas conectadas a tierra en ambos extremos. Para el cálculo de la reactancia
inductiva con los conductores en cualquier disposición aplicar la fórmula de la página 231.
IMPORTANTE: Para los valores concretos de intensidades máximas según los conexionados de pantalla contactar con Prysmian.
1
8
7
5
4
3
2
6
6
1
Conductor:
cuerda taponada de hilos de aluminio o de cobre de sección circular compactados clase 2K según IEC 60228.
2
Semiconductora interna:
capa extruida de material conductor
.
3
Aislamiento:
polietileno reticulado (XLPE).
4
Semiconductora externa:
capa extrusionada de material conductor.
5
Pantalla metálica:
hilos de cobre en hélice con cinta de cobre a contraespira.
6
Obturación longitudinal de la pantalla:
cinta semiconductora hinchante.
7
Estanqueidad radial:
cinta de aluminio solapada y termopegada a la cubierta.
8
Cubierta:
poliolefina tipo Flamex (DMZ2), libre de halógenos, no propagadora de la llama con capa exterior semiconductora
extruída conjuntamente con la cubierta.
DA
TOS TÉCNICOS
1 x sección conductor
(Al)/sección pantalla
(Cu) (mm
2
)
Intensidad
máxima
admisible
enterrado* (A)
Intensidad
máxima
admisible
al aire** (A)
Intensidad
máxima de
cortocircuito
trifásica (A)
Intensidad máxima
de cortocircuito
monofásico
(fase-pantalla) (A)
Resistencia del
conductor a 20 ºC
(
W
/km)
Capacidad
(mF/km)
36/66 kV
1x630(Al)/165
663
798
82900 (0,5 s)
36900 (0,5 s)
0,0469
0,372
1x800(Al)/165
920
1215
157800 (0,5 s)
36900 (0,5 s)
0,025
0,461
1x400(Cu)/165
921
1132
161800 (0,5 s)
36900 (0,5 s)
0,022
0,403
