230
AL VOL

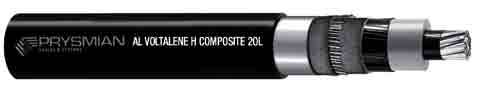

TALENE H COMPOSITE 20L 26/45 kV
(conductor de aluminio)
NORMALIZADO POR RED ELÉCTRICA DE ESPAÑA
AL RHZ1-RA+20L
COMPOSICIÓN:
1
Conductor:
cuerda taponada de hilos de aluminio o de cobre de sección circular compactados clase 2K según IEC 60228.
2
Semiconductora interna:
capa extruida de material conductor
.
3
Aislamiento:
polietileno reticulado (XLPE).
4
Semiconductora externa:
capa extrusionada de material conductor.
5
Pantalla metálica:
hilos de cobre en hélice con cinta de cobre a contraespira.
6
Obturación longitudinal de la pantalla:
cinta semiconductora hinchante.
7
Estanqueidad radial:
cinta longitudinal de aluminio solapada y termopegada a la cubierta.
8
Cubierta:
polietileno de alta densidad tipo DMZ2 (Flamex) con capa exterior semiconductora. Color negro.
1
8
7
5
4
3
2
1 x sección
conductor
(Al)/sección
pantalla (Cu)
(mm
2
)
Código
Ø
conductor
(mm)
Ø
aislamiento
(mm)
Ø pantalla
(mm)
Ø cable
(mm)
Peso
(kg/km)
Radio de
curvatura
estático
(posición final)
(mm)
Radio de
curvatura
dinámico
(durante tendido)
(mm)
36/66 kV
1x1200/200
20111383
41
63,4
71,6
83,2
9100
1331
1664
CARACTERÍSTICAS DIMENSIONALES (valores aproximados)
36/66 kV
Tensión nominal simple, Uo (kV)
36
Tensión nominal entre fases, U (kV)
66
Tensión máxima entre fases, Um (kV)
72,5
Tensión a impulsos, Up (kV)
325
Temperatura máxima admisible en el conductor en servicio permanente (ºC)
90
Temperatura máxima admisible en el conductor en régimen de cortocircuito (ºC)
250
CARACTERÍSTICAS ELÉCTRICAS
1 x sección conductor
(Al)/sección pantalla
(Cu) (mm
2
)
Intensidad
máxima
admisible
enterrado* (A)
Intensidad
máxima
admisible
al aire** (A)
Intensidad
máxima de
cortocircuito
trifásica (A)
Intensidad máxima
de cortocircuito
monofásico
(fase-pantalla) (A)
Resistencia del
conductor a 20 ºC
(
W
/km)
Capacidad
(mF/km)
36/66 kV
1x1200/200
920
1215
160460 (0,5 s)
40000 (0,5 s)
0,024
0,420
(V
alores aproximados)
*Condiciones de instalación: una terna de cables directamente enterrada o bajo tubo a 1,2 m de profundidad, temperatura de terreno 25 ºC y resisitividad térmica 1 K·m/W.
**Condiciones de instalación: una terna de cables al aire (a la sombra) a 40 ºC.
NOTA:
valores obtenidos para una terna de cables al tresbolillo y en contacto y pantallas conectadas a tierra en ambos extremos. Para el cálculo de la reactancia
inductiva con los conductores en cualquier disposición aplicar la fórmula de la página 231.
IMPORTANTE: Para los valores concretos de intensidades máximas según los conexionados de pantalla contactar con Prysmian.
