TERMINACIÓN 72,5 KV (IEC) / 69 KV (IEEE)
DESCRIPCIÓN
TERMINACIÓN CONTRÁCTIL EN FRÍO
Ref
. norma: IEC-60840 e IEEE-404
-
T
erminación de silicona contráctil en frío expandido en fábrica.
-Diseño prefabricado instalados en fábrica con componentes de sellado
de humedad.
-Diseño modular permite distintas líneas de fuga.
-Conector de tortillería fusible.
-Sin necesidad de herramientas especiales.
-Muy pocos componentes en el kit.
-Producto optimizado: Excelente resultados anti-tracking y anti-humedades,
hacen de esta terminación adecuada para la instalación en condiciones
ambientales muy pesadas (niebla salina, radiación solar y contaminación).
CARACTERÍSTICAS
TERMINACIÓN CONTRÁCTIL EN FRÍO:
- Fácil de instalar:
sin necesidad de herramientas especiales, sin necesidad de llama.
- Montaje rápido:
El sistema de instalación está basado en los conceptos de media tensión del kit de instalación.
- Soportes extraíbles:
Terminación expandida en un soporte de plástico.
- Adecuado para aplicaciones en interior y exterior, instalación en condiciones climáticas extremas, radiación solar y contaminación.
- Posición vertical o inclinada.
- 100% probado en fábrica:
Sometido a pruebas eléctricas y descargas de mediciones parciales antes de enviar.
- 2 años
de vida útil..
APLICACIÓN
- Terminación para cables extruidos unipolares (
XLPE
o
EPR
).
- Conductor de cobre (
Cu
) o Aluminio (
Al
).
- Pantalla de hilos de cobre o con lámina de aluminio.
- Secciones del cable: de
150 mm² (300 kcmil)
hasta
1200 mm² (2400 kcmil).
- Tensiones: 36/69 (72.5 kV) (
IEC
) y 39.8/69 kV (BIL 350 kV cresta) (
IEEE
).
2
3
4
5
7
6
1
3
3

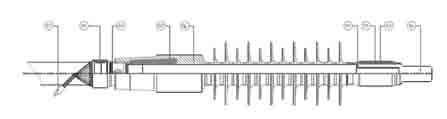

COMPONENTES
1 - Cuerpo de aislamiento
Elemento contráctil en frío, fabricado en goma de silicona y expandida en soporte de espiral.
2 - Cono deflector de campo eléctrico
Diseñado para asegurar el control de campo de tensión, adecuado para todos los cables y fabricado en goma de silicona semiconductora.
3 - T
ubo de sellado superior e inferior (conductor/tierra)
Elemento contráctil en frío, fabricado en goma de silicona y expandida en soporte de espiral.
4 - Cinta HP
Cinta de alta permitividad.
5 - Masilla de sellado y cinta de silicona
Masilla de sellado y cinta de silicona para asegurar
la estanqueidad.
6 - Terminal del conductor
Apto para cable o aluminio.
7 - Dispositivo de conexión a tierra
