224
AL EPROTENAX H 26/45 kV
(conductor de aluminio)
NORMALIZADO POR IBERDROLA
AL HEPRZ1

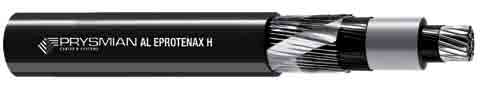

COMPOSICIÓN:
1
Conductor:
cuerda de hilos de aluminio de sección circular compactados clase 2K según IEC 60228.
2
Semiconductora interna:
capa extruida de material conductor
.
3
Aislamiento:
etileno-propileno de alto módulo (HEPR).
4
Semiconductora externa:
capa extrusionada de material conductor.
5
Pantalla metálica:
hilos de cobre en hélice con cinta de cobre a contraespira.
6
Separador:
cinta poliéster.
7
Cubierta exterior:
poliolefina tipo ST7 no propagadora de la llama de color rojo con dos bandas grises.
1
7
6
5
4
3
2
1 x sección
conductor
(Al)/sección
pantalla (Cu)
(mm
2
)
Código
Ø
conductor
(mm)
Ø
aislamiento
(mm)
Ø pantalla
(mm)
Ø cable
(mm)
Peso
(kg/km)
Radio de
curvatura
estático
(posición final)
(mm)
Radio de
curvatura
dinámico
(durante tendido)
(mm)
26/45 kV
1x300/75
20103515
20,3
34,6
39,3
45,4
2900
726
908
1x500/75
20103514
26,3
41,4
46,1
52,2
3700
835
1044
CARACTERÍSTICAS DIMENSIONALES (valores aproximados)
26/45 kV
Tensión nominal simple, Uo (kV)
26
Tensión nominal entre fases, U (kV)
45
Tensión máxima entre fases, Um (kV)
52
Tensión a impulsos, Up (kV)
250
Temperatura máxima admisible en el conductor en servicio permanente (ºC)
90
Temperatura máxima admisible en el conductor en régimen de cortocircuito (ºC)
250
CARACTERÍSTICAS ELÉCTRICAS
(V
alores aproximados)
*Condiciones de instalación: una terna de cables directamente enterrada o bajo tubo a 1,2 m de profundidad, temperatura de terreno 25 ºC y resisitividad térmica 1 K·m/W.
**Condiciones de instalación: una terna de cables al aire (a la sombra) a 40 ºC.
NOTA:
valores obtenidos para una terna de cables al tresbolillo y en contacto y pantallas conectadas a tierra en ambos extremos. Para el cálculo de la reactancia
inductiva con los conductores en cualquier disposición aplicar la fórmula de la página 231.
IMPORTANTE: Para los valores concretos de intensidades máximas según los conexionados de pantalla contactar con Prysmian.
1 x sección conductor
(Al)/sección pantalla
(Cu) (mm
2
)
Intensidad
máxima
admisible
enterrado* (A)
Intensidad
máxima
admisible
al aire** (A)
Intensidad
máxima de
cortocircuito
trifásica (A)
Intensidad máxima
de cortocircuito
monofásico
(fase-pantalla) (A)
Resistencia del
conductor a 20 ºC
(
W
/km)
Capacidad
(mF/km)
26/45 kV
1x300/75
440
498
25500 (1,2 s)
11700 (1,2 s)
0,1
0,352
1x500/75
579
681
65800 (0,5 s)
17200 (0,5 s)
0,0605
0,438
DA
TOS TÉCNICOS
