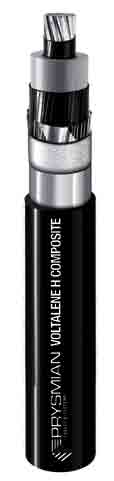

ALENE H COMPOSITE 26/45 kV
, 36/66 KV
CARACTERÍSTICAS TÉCNICAS
DESCRIPCIÓN
Tipo:
RHZ1 (con conductor de cobre); AL RHZ1 (con conductor de aluminio)
T
ensión nominal:
26/45 kV
, 36/66 kV
Norma:
UNE HD 632-4A
COMPOSICIÓN:
12/20 kV
18/30 kV
Tensión nominal simple, Uo (kV)
26
36
Tensión nominal entre fases, U (kV)
45
66
Tensión máxima entre fases, Um (kV)
52
72,5
Tensión a impulsos, Up (kV)
250
325
Temperatura máxima admisible en el conductor en servicio permanente (ºC)
90
90
Temperatura máxima admisible en el conductor en régimen de cortocircuito (ºC)
250
250
1
Conductor:
cuerda redonda compacta de hilos de cobre o aluminio clase 2 según UNE EN 60228.
El conductor puede ser obturado contra la penetración de agua
2
Semiconductora interna:
capa extrusionada de material conductor.
3
Aislamiento:
polietileno reticulado (XLPE).
4
Semiconductora externa:
capa extrusionada de material conductor.
5
Pantalla metálica:
hilos de cobre en hélice con cinta de cobre a contraespira.
6
Protección longitudinal contra el agua:
cinta hinchante semiconductora.
7
Protección radial contra el agua:
cinta longitudinal de aluminio adherida a la cubierta
exterior
8
Cubierta exterior:
poliolefina termoplástica, Z1. La cubierta puede ser no propagadora
de la llama y libre de halógenos.
