al como se ha indicado, los cables relacionados en el presente Catálogo satisfacen la Norma IEC 60502 para “Cables de transporte
de energía aislados con dieléctricos secos extruídos para tensiones nominales de 1 kV a 30 kV”
, lo que incluye cualidades de los mate-
riales que configuran cada uno de los componentes del cable, criterios de diseño, características dimensionales, así como los requisitos
eléctricos que se les exige.
Además, PRYSMIAN SP
AIN, S.
A., tiene concedida la homologación de AENOR, correspondiente a cables unipolares con conductores
de aluminio y aislamiento seco, para redes de media tensión de 12/20 kV y 18/30 kV. Esta especificación, adoptada por las Compañías
Eléctricas, recoge las características constructivas y de ensayo exigibles al material a incorporar en sus redes de distribución. Estos
cables están también recogidos en la norma UNE HD 620.
Los tipos de cables considerados son, como se ha dicho, con conductor de aluminio en las tensiones y secciones siguientes:
Estos cables se construyen mediante el proceso denominado de triple extrusión, con
la capa semiconductora
externa separable en
frío
, tipo TESF. Incorporan una pantalla metálica de alambres de cobre de sección total 16 mm
2
y la cubierta exterior es de un mate-
rial de poliolefina especial con el espesor incrementado para mejorar la resistencia mecánica del cable y dificultar la penetración de
humedad.
A continuación se indican las características generales de los diversos constituyentes que pueden conformar un cable EPROTENAX
COMPACT (aislamiento de HEPR) o VOL
TALENE (aislamiento de XLPE), así como los ensayos finales a que se someten los cables
terminados.
DEFINICIONES Y DESCRIPCIONES
Los conductores de los cables están constituidos por cuerdas redondas compactas de cobre recocido o de aluminio. La compactación
se efectúa por un método patentado que permite obtener superficies más lisas y diámetros de cuerdas menores que los de las cuerdas
normales de igual sección.
(1) Si eventualmente entra agua en el interior del cable durante su instalación, o por causa accidental, y se desea evitar su propagación
a lo largo de los huecos existentes entre los alambres que forman el conductor, estos alambres pueden fabricarse rellenos con un ma-
terial obturador que impide dicha propagación. Los conductores satisfacen las especificaciones de las normas, tanto nacionales (UNE
EN 60228), como internacionales (IEC 60228). En la tabla III se dan los valores de las resistencias eléctricas para las distintas secciones
de los conductores.
NORMATIVA
Sección del conductor mm
2
50
95
150
240
400
Tensión nominal kV
6/10
8,7
/15
12/20
18/30
1- CONDUCTOR
Conductor, cuerda
redonda compacta
Conductor
, cuerda
redonda normal
C)

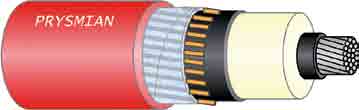

CARACTERÍSTICAS ESTRUCTURALES
Semiconductora
EXTERNA
Cubierta exterior
Conductor
Aislamiento
Pantalla
Semiconductora
INTERNA
