ELASCON MSCS-400A
CONECTOR SEPARABLE RECTO

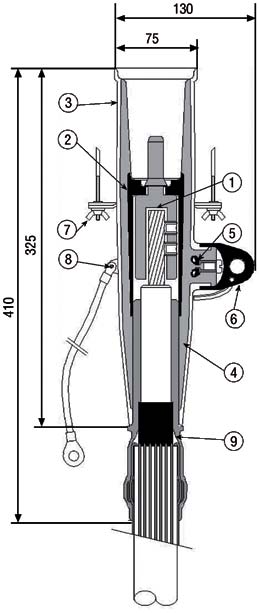

DESCRIPCIÓN
1. Contacto metálico multisección Al / Cu.
Contacto del conductor metálico con contacto de cobre diseñado con anillo
de cierre.
Cubre las secciones entre 35 y 400 mm
2
, tanto en cobre como en aluminio.
No necesita herramientas especiales.
2. Semiconductora interior.
Semiconductora EPDM que envuelve el contacto metálico a fin de ionizar el
aire que queda atrapado.
3. Semiconductora externa (espesor de 3 mm).
Superficie realizada con semiconductora EPDM. Su diseño proporciona una
relajación de la tensión eléctrica como lo haría una pantalla de cable. Su
conexión a la pantalla del cable garantiza que el acoplamiento mantiene el
potencial a tierra.
Permite evacuación de corrientes de corto circuito.
4. Cuerpo aislante.
Realizado con aislante EPDM, para la reconstitución del aislamiento. Se
mantiene una presión sobre el aislamiento del cable y sobre el pasatapas,
proporcionando un excelente sellado ante la humedad.
5. Punto de prueba.
Eléctricamente protegido por un tapón semiconductor EPDM. Un divisor
capacitivo permite la verificación de la ausencia de tensión antes de quitar
el conector
.
6. T
apón.
Premoldeado
de
semiconductora
EPDM.
Protege
el
divisor
capacitivo
durante su uso normal.
7
. Abrazadera de anclaje.
Abrazaderas de fijación de acero para el anclaje al pasatapas.
8. Ojal de Puesta a tierra.
Para la conexión del conector uniéndola a la pantalla metálica del cable.
9. Protector de toma a tierra.
Adapta
el
cuerpo
del
conector
al
diámetro
sobre
aislamiento
de
los
diferentes cables. Garantiza la estanqueidad de la puesta a tierra y permite
la prueba de pantalla del cable.
1
2
3
4
5
6
7
8
9
INTERFASE
B
