ELASCON MSCE-400A
CONECTOR SEPARABLE ACODADO

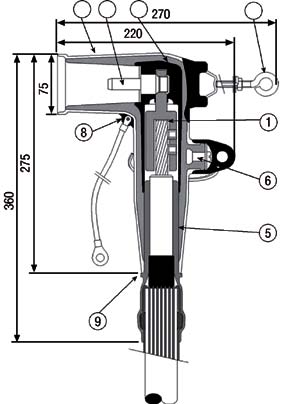

DESCRIPCIÓN
1. Contacto del conductor multisección Al / Cu.
Cubre la sección entre 35 y 300 mm
2
, tanto en cobre como en aluminio.
No necesita herramientas especiales.
2. Tornillo de fijación.
Compuesto de cobre roscado en contacto del conductor
.
3. Semiconductora interior
.
Semiconductora EPDM que envuelve el contacto metálico a fin de ionizar el
aire que queda atrapado.
4. Semiconductora externa (espesor de 3 mm).
Superficie realizada con semiconductora EPDM. Su diseño proporciona una
relajación de la tensión eléctrica como lo haría una pantalla de cable. Su
conexión a la pantalla del cable garantiza que el acoplamiento mantiene el
potencial a tierra.
Permite la evacuación de corrientes de corto circuito.
5. Cuerpo aislante.
Realizado con aislante EPDM, para la reconstitución del aislamiento. Se
mantiene una presión sobre el aislamiento del cable y sobre el pasatapas,
proporcionando un excelente sellado ante la humedad.
6. Punto de prueba.
Eléctricamente protegido por un tapón semiconductor EPDM. Un divisor
capacitivo permite la verificación de la ausencia de tensión antes de quitar
el conector
.
7
. Abrazaderas.
Abrazaderas
de
fijación
de
acero
para
el
anclaje
al
pasatapas
o
a
otros
accesorios.
8. Ojal de Puesta a tierra.
Para la puesta a tierra del conector uniéndola a la pantalla metálica del
cable.
9. Protector de toma a tierra.
Adapta
el
cuerpo
del
conector
al
diámetro
sobre
aislamiento
de
los
diferentes cables. Garantiza la estanqueidad de la puesta a tierra y permite
la prueba de pantalla del cable.
1
2
3
4
5
6
7
8
9
INTERFASE
B
