ELASCON MSCE-250A
CONECTOR SEPARABLE ACODADO
GUÍAS DE SELECCIÓN
1. Selecciona en la tabla siguiente el modelo correspondiente al diámetro sobre aislamiento del cable y a la tensión (Um) en KV.
INSTALACIÓN

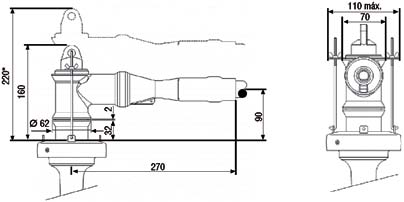

Dimensiones (instalado en el pasatapas) en mm.
(*) Dimensión mínima necesaria para la desconexión
EJEMPLO DE PEDIDO
Cable Polimérico Unipolar 12/20 KV de 50 mm
2
en Aluminio, diámetro sobre aislamiento 21,5 mm, con pantalla de hilos de cobre:
MSCE-250A-50/24-T3
Tensión
Diámetro sobre
aislamiento (mm)
Sección
Conductor
mm
2
Referencia
Mínimo
Máximo
12 kV
11,8
17,
2
25
50
MSCE-250A-25-50/24
17,
2
25
70
95
MSCE-250A-70-95/24
17 kV
13,7
17,
2
25
35
MSCE-250A-25-35/24
17,
2
25
70
95
MSCE-250A-50-95/24
24 kV
17,
2
25
25
95
MSCE-250A-25-95/24
2. Selecciona el tipo de puesta a tierra adecuado en la siguiente tabla.
Referencia toma de tierra
Tipo de pantalla metálica
T1
Polylam (RH5Z1)
T2
Cintas de cobre
T3v
Hilos de cobre
