ELASCON MSCE-250A
CONECTOR SEPARABLE ACODADO

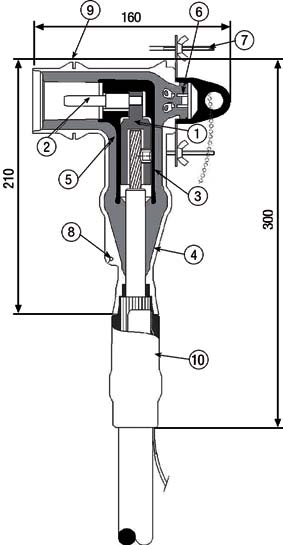

DESCRIPCIÓN
1. Contacto metálico Al / Cu de 25 / 95 mm
2
.
Sólo dos contactos cubren las secciones entre 25 y 95 mm
2
, tanto en cobre
como en aluminio. No necesita herramientas especiales.
2. Tornillo de fijación.
Compuesto de cobre roscado en contacto del conductor.
3. Semiconductora interior
.
Semiconductora EPDM que envuelve el contacto metálico a fin de ionizar el
aire que queda atrapado.
4. Semiconductora externa (espesor de 3 mm).
Superficie realizada con semiconductora EPDM. Su diseño proporciona una
relajación de la tensión eléctrica como lo haría una pantalla de cable. Su
conexión a la pantalla del cable garantiza que el acoplamiento mantiene el
potencial a tierra.
5. Cuerpo aislante.
Realizado con aislante EPDM, para la reconstitución del aislamiento. Se
mantiene una presión sobre el aislamiento del cable y sobre el pasatapas,
proporcionando un excelente sellado ante la humedad.
6. Punto de prueba.
Eléctricamente protegido por un tapón semiconductor EPDM. Un divisor
capacitivo permite la verificación de la ausencia de tensión antes de quitar
el conector
7
. Abrazaderas.
Abrazaderas de fijación de acero para el anclaje al pasatapas.
8. Ojal de Puesta a tierra.
Para la puesta a tierra del conector uniéndola a la pantalla del cable.
9. Hendidura de fijación.
Resaltes
para
la
fijación
del
anillo
metálico
suministrado
cuando
es
requerido para las tres fases.
10. Protector de toma a tierra.
Adapta
el
cuerpo
del
conector
al
diámetro
sobre
aislamiento
de
los
diferentes cables. Garantiza la estanqueidad de la puesta a tierra y permite
la prueba de pantalla del cable.
1
2
3
4
5
6
7
8
9
10
INTERFASE
A
