EJEMPLO DE CÁLCULO DE SECCIÓN POR CORTOCIRCUITO
Partiendo de un valor de potencia de cortocircuito máximo y del tiempo de disparo de las protecciones se puede obtener la sección
que nos garantice la respuesta adecuada del cable a tal solicitación. Siguiendo las indicaciones del RLAT calculamos paso a paso la
sección de conductor a instalar en una línea de MT según el criterio del cortocircuito.
Datos de la instalación:
- Potencia de la línea: S = 2500 kVA
- Potencia de cortocircuito: S
cc
= 400 MVA
- Tiempo de disparo de las protecciones: t
cc
= 0,3 s
- Tensión de la línea: U = 18 kV
- Temperatura del terreno: T
amb
= 25 ºC
- Resistividad térmica del terreno: R
T
= 1,5 K·m/W

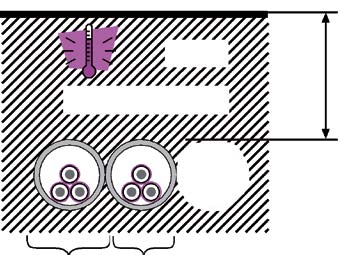

- Instalación enterrada a 1,5 m
- Agrupación con otro circuito adicional en contacto
- Cables unipolares Al Eprotenax Compact 12/20 kV
(aislamiento HEPR) directamente enterrados
Primeramente calculamos la sección por el criterio de la intensidad admisible.
S
2500 x 10
3
S =
Ö
3
.
U
.
I
I =
I =
= 80,2A
Ö
3
.
U
Ö
3 x 1800
Como las condiciones de la línea difieren de las estándares para las que se han calculado las intensidades admisibles de la tabla 6 de la
ITC-LAT 06 del RLAT (intensidades para cables directamente enterrados) o tabla IX de cables tipo Eprotenax Compact debemos utilizar
coeficientes de corrección.
Profundidad de instalación 1,5 m K
P
= 0,97 (tabla 11, ITC-LAT 06 o tabla del punto 4 de la página 18 de este catálogo)
Agrupación con otro circuito K
A
= 0,76 (tabla 10, ITC-LAT 06 o tabla del punto 3 de la página 18 de este catálogo)
Aplicando los coeficientes…
I’ = I / (K
P
·K
A
) = 80,2 / (0,97x0,76) = 108,8 A
El primer valor que supera 108,8 A en la tabla 6 de la ITC
-LAT 06 o tabla IX de cables tipo Eprotenax Compact es 125 y corresponde a la
sección de
35 mm
2
Al Eprotenax Compact
H)
EJEMPLOS DE CÁLCULO
25ºC
R
T
= 1,5 Km/W
Nuevo
Circuito
Circuito
en
contacto
1,5 m
