FORMFIT FMCTXs-24, FMCTXs-36
CONECTOR SEPARABLE EN T
TERMINAL ENCHUF
ABLE EN T 1250 A, (hasta 12/20 kV o 18/30 kV)
Tipos:
- FMCTXs-XX/24 AC hasta 12/20 kV
.
- FMCTXs-XX/36 AC hasta 18/30 kV.
NOTA
: Los campos XX corresponden a la sección del cable.
Ref
. norma: HD 628; HD 629.
Aplicable a interfases tipo C según EN-50181.
CARACTERÍSTICAS
- No precisa de herramientas especiales, encintados ni rellenos.
- Se puede instalar en cualquier posición.
- No es necesario conservar las distancias mínimas entre fases.
- Se puede dar tensión inmediatamente después de su conexionado.
- Conectable a Pasatapas tipo C (1250 A) según EN-50181.
- Para conexión a transformadores, celdas compactas, motores interruptores, ect. Diversas posibilidades de conexionado.
- Utilizables en instalaciones de interior e intemperie.
- El conector está completamente apantallado por una envolvente semiconductora.
- Apto para 1250 A. En sobrecarga 1800 A (8 horas cada 24 horas) (interfase C).
- Maniobrables sin tensión.
- Para cables de aislamiento seco unipolares (PE, XLPE, EPR, etc.
) y de papel impregnado, con conductores de aluminio y cobre.
- Pantallas de cable: semiconductora extrusionada o encintada y metálica de hilos o cintas.
- Secciones del conductor 50 a 630 mm
2
Cu o Al.
INTERFASE
C
INTERFASE
C

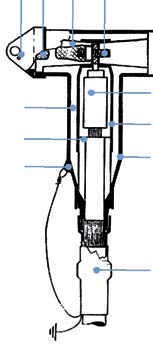

DESCRIPCIÓN
1- CONTACTO ROSCADO:
Vástago de cobre, roscado en ambos extremos para sujeción de los contactos. Mantiene una
presión uniforme con el pasatapas y el contacto engastado al conductor.
2- TAPÓN AISLANTE:
Componente epoxy que dispone de un inserto metálico hembra que conecta al contacto
roscado.
3- DIVISOR CAPACITIVO:
Elemento metálico de cabeza hexagonal, ubicado en el tapón aislante. Permite comprobar
la ausencia de tensión.
4- CAPUCHÓN:
Parte premoldeada semiconductora (EPDM) que pone a tierra el divisor capacitivo durante
el servicio.
5- OJAL DE TOMA-
TIERRA:
Permite conectar la semiconductora externa del conector a la pantalla del cable.
6- CONTACTO DEL CONDUCTOR:
Terminal metálico de dimensiones adecuadas para la sección del conductor que permite su
conexión al equipo.
7
- CAPA SEMICONDUCTORA INTERNA:
Protección semiconductora EPDM que actúa como jaula de Faraday evitando la ionización
del aire ocluido en su interior.
8- CAPA SEMICONDUCTORA EXTERNA:
Capa semiconductora premoldeada (EPDM) diseñada para dar continuidad a la pantalla del
cable. Su conexión a la misma asegura que el conjunto se mantiene al potencial de tierra.
9- CUERPO AISLANTE:
Premoldeado aislante (EPDM) para la reconstitución integral del aislamiento. Mantiene una
presión de contacto uniforme entre el reductor y el aislamiento del cable.
10- REDUCTOR:
Premoldeado (EPDM) que permite la total adaptación del accesorio a las diferentes sec-
ciones y tensiones de los cables.
11- PROTECTOR DE LA TOMA DE TIERRA:
Componente (EPDM) que asegura la estanquidad y protege la toma de tierra.
1
2
3
4
5
6
7
8
10
9
11
