ELASCON MSCEA-630A
CONECTOR SEPARABLE ACODADO

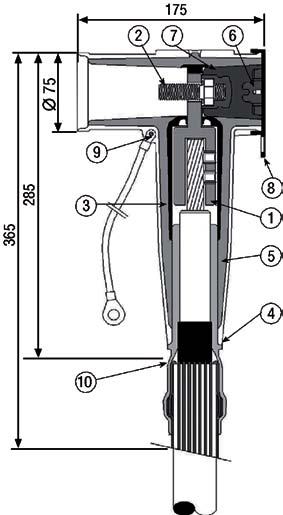

DESCRIPCIÓN
1. Contacto metálico Al / Cu de 35 / 400 mm
2
.
Sólo dos contactos cubren las secciones entre 35 y 240 mm
2
, tanto en cobre
como en aluminio. No necesita herramientas especiales.
2. Tornillo de fijación.
Compuesto de acero con plata chapada, roscado en ambos extremos para la
fijación de los elementos. Una presión uniforme mantiene el contacto.
3. Semiconductora interior
.
Semiconductora EPDM que envuelve el contacto metálico a fin de ionizar el
aire que queda atrapado.
4. Semiconductora externa (espesor de 3 mm).
Superficie realizada con semiconductora EPDM. Su diseño proporciona una
relajación de la tensión eléctrica como lo haría una pantalla de cable. Su con-
exión a la pantalla del cable garantiza que el acoplamiento mantiene el po-
tencial a tierra.
5. Cuerpo aislante.
Realizado con aislante EPDM, para la reconstitución del aislamiento. Se
mantiene una presión sobre el aislamiento del cable y sobre el pasatapas,
proporcionando un excelente sellado ante la humedad.
6. Punto de prueba.
Eléctricamente protegido por un tapón semiconductor EPDM. Un divisor
capacitivo permite la verificación de la ausencia de tensión antes de quitar
el conector
.
7
. Aislante
Realizado con Epoxy y una rosca para la sujeción del tornillo.
8. Tapón.
Premoldeado de semiconductora EPDM. Protege el divisor capacitivo duran-
te su uso normal.
9. Ojal de Puesta a tierra.
Para la puesta a tierra del conector uniéndola a la pantalla del cable.
9. Reductor de alta permitividad.
Adapta
el
cuerpo
del
conector
al
diámetro
sobre
aislamiento
de
los
diferentes cables. Garantiza la estanqueidad de la puesta a tierra y permite
la prueba de pantalla del cable.
2
3
6
7
9
10
INTERFASE
C
8
1
4
5
