ELASCON MSCEA-630A
CONECTOR SEPARABLE ACODADO
GUÍAS DE SELECCIÓN
1. Selecciona en la tabla siguiente el modelo correspondiente al diámetro sobre aislamiento del cable y a la tensión (Um) en KV.
INSTALACIÓN

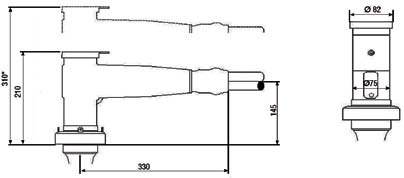

Dimensiones (instalado en el pasatapas) en mm.
(*) Dimensión mínima necesaria para la desconexión
EJEMPLO DE PEDIDO
Cable Polimérico Unipolar 12/20 KV de 50 mm2 en Aluminio, diámetro sobre aislamiento 21,5 mm, con pantalla de hilos de cobre:
MSCEA-630A-35-95/24-
T3
2. Selecciona el tipo de puesta a tierra adecuado en la siguiente tabla.
Referencia toma de tierra
Tipo de pantalla metálica
T1
Polylam (RH5Z1)
T2
Cintas de cobre
T3
Hilos de cobre
T
ensión
Diámetro sobre
aislamiento (mm)
Sección
Conductor
mm
2
Referencia
Reductor
Mínimo
Máximo
24 kV
rB
16,1
26,3
25 - 95
MSCEA-400A-25-95/24-
T3-P1
rC
20
30,8
120
MSCEA-400A-
120/24-T3-P1
rD
22,7
33,1
150 - 240
MSCEA-400A-150-240/24-
T3-P1
rF
30,8
40,6
300 - 400
MSCEA-400A-300-400/24-
T3-P1
36 kV
rC
20,2
30,8
25 - 95
MSCEA-400A-25-95/36-T3-P1
rD
22,7
33,1
120
MSCEA-400A-
120/36-T3-P1
rE
25,6
35,3
150 - 240
MSCEA-400A-150-240/36-T3-P1
rF
30,8
40,6
300 - 400
MSCEA-400A-300-400/36-
T3-P1
