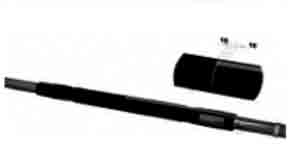

EMPALME ECOSPEED
PROCESO DE MONTAJE
Fijación del extremo del cable y empalme.
Extracción de los soportes en espiral, se puede ajustar el contrado del
empalme en los 5 cm iniciales.
Comprobación
definitiva
del
correcto
posicionamiento
del
empalme
mediante la guía de centrado.
APLICACIÓN
Nota: se ha remarcado la talla más recomendable para cada sección en color AZUL.
Sección conductor
mm
2
6/10 kV
RHZ1
8,7
/15 kV
RHZ1
12/20 kV
18/30 kV
RHZ1
HEPRZ1
RHZ1
HEPRZ1
25
-
-
-
-
-
-
35
-
-
151556
151556
151556
151556
50
-
-
151556
151556
151556
151556
70
-
151556
151556
151556
151556
151556
95
151556
151556
151556
151556
151556
151556
120
151556
151556
151556
151556
202070-1
202070-1
150
151556
151556
151556
151556
202070-1
202070-1
185
151556
151556
151556
151556
202070-1
202070-1
240
151556
151556
151556
151556
202070-1
202070-1
300
202070-1
202070-1
202070-1
202070-1
202070-3
202070-3
400
202070-1
202070-1
202070-1
202070-1
202070-3
202070-3
500
202070-3
202070-3
202070-3
202070-3
202070-3
202070-3
630
202070-3
202070-3
202070-3
202070-3
202070-3
202070-3
