EMPALME ELASPEED
DESCRIPCIÓN
EMPALME UNIVERSAL CONTRÁCTIL EN FRÍO. Versión 1.2, (hasta 18/30 kV)
Denominación técnica: EPJMe-1C (24 kV) y EPJMe-1C (36 kV)
Ref
. norma: HD 628; HD 629.
Correspondencia con las normas: IEC 60502-4; IEC 60055.
Nivel máximo de tensión: 18/30 kV
.

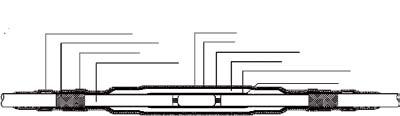

COMPONENTES
1- MUELLE DE PRESIÓN CTE.:
Conecta la malla con la pantalla del cable.
2- SEMICONDUCTORA DEL CABLE:
Envuelve y protege de descargas eléctricas.
3- CINTA DE SELLADO
4- AISLAMIENTO DEL CABLE:
Aislamiento del cable.
5- ENVOL
VENTE:
Protección externa del empalme.
6- P
ANTALLA:
Malla de cobre que da continuidad a la pantalla del cable.
7
- CAPA SEMICONDUCTORA:
Continuidad semiconductoras externa cables.
8- CAPA AISLANTE:
Aislante
.
9- CAPA DIELÉCTRICA:
De alta constante dieléctrica.
10- ELECTRODO:
Integrado en los empalmes para 12/20 kV.
CARACTERÍSTICAS
EMPALME CONTRÁCTIL EN FRÍO:
- Completamente integrado.
- Alta fiabilidad.
- Para todo tipo de cables.
Versión unipolar y tripolar.
Desde 6/10 kV hasta 18/30 kV.
Para cables con aislamiento polimérico y papel impregnado.
Con posibilidad de refuerzos mecánicos.
Fácil y rápido de instalar.
– Nuevo soporte autoextraíble, para un ahorro de tiempo, una disminución de errores de extracción del soporte y una instalación más limpia.
– Nuevas placas de sellado que minimizan la posiblidad de error tanto en la cantidad como en el dimensionado e incorpora un film que
facilita el deslizamiento de la cubierta.
– Nuevo aceite lubricante, que facilita el desdoblamiento de la cubierta.
3
10
9
8
7
6
5
4
2
1
