EMPALME ELASPEED
PROCESO DE MONTAJE
Se realizan cortes para la extracción de la cubierta exterior dejando una
distancia para la conexión de la pantalla de hilos de cable y se extrae la
capa semiconductora (con especial cuidado de no afectar al aislamiento)
para posteriormente hacer la conexión de los conductores. Una vez hecha
la unión de los conductores, centramos el empalme sobre el manguito.

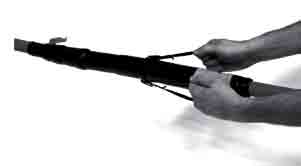

Por medio de las dos palancas suministradas rompemos el tubo de
soporte realizando un movimiento de torsión sobre el empalme. Posterior-
mente se cortan las gomas que mantienen sujeta la pantalla y mediante
los anillos metálicos de presión constante suministrados realizaremos la
operación de conexionado de las pantallas. Sobre los cables previamente
preparados aplicamos las placas de sellado de goma vulcanizable.
Finalizaremos
el
montaje
del
empalme
desdoblando
las
cubiertas,
estirando de las cintas de goma incorporadas en el propio empalme.
