Cable para circuitos serie de intensidad constante de alimentación a ayudas visuales de aeropuertos.
Tipo:
RHZ1 (versión Afumex), RHV (versión Voltalene)
T
ensión:
5
kV*
Norma de diseño:
UNE 21161
*Para distribución trifásica es un cable de 6/10 kV pero al utilizarse como primario de balizamiento los receptores se conectan en serie
y no tiene sentido hablar de tensión entre fases (10 kV). La revisión vigente de la norma UNE 21161 establece como tensión asignada 5
kV
, ya que es la tensión más alta que suele utilizarse en los circuitos serie de ayudas visuales de aeropuertos.

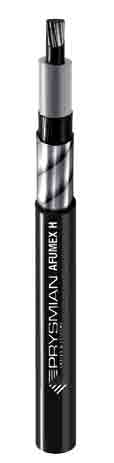

Composición:
1
Conductor:
cuerda redonda compacta de hilos de cobre según UNE EN 60228, clase 2.
2
Semiconductora interna:
capa extrusionada de material conductor.
3
Aislamiento:
polietileno reticulado, (XLPE). Espesor nominal mínimo = 3,5 mm.
Diámetro exterior del aislamiento = 11,8 ± 0,5 mm.
4
Semiconductora externa:
capa extrusionada de material conductor
separable
en frío.
5
Pantalla metálica:
cinta de cobre en hélice aplicada con sobreposición.
Espesor nominal = 0,1 mm.
6
Cubierta exterior:
tipo AFUMEX en versión AFUMEX H y tipo PVC Flam para versión
VOL
TALENE H.
Espesor nominal = 2 mm.
Diámetro exterior del cable = 18 ± 0,5 mm.
Color rojo.
CABLE AFUMEX H 5 kV ó VOL
T
ALENE H 5 kV
: CABLE PARA PRIMARIO
DE BALIZAMIENTO 1x6 mm
2
CABLE NORMALIZADO POR AENA Y HOMOLOGADO POR AENOR
La versión AFUMEX comporta las mejores propiedades frente al fuego. Supera los siguientes ensayos:
No propagación de la llama. UNE EN 60332-1-2*
.
No propagacion del incendio. UNE EN 60332-3-24*
.
Baja emisión de humos opacos. UNE EN 61034-2.
Reducida emisión de gases tóxicos. NES-713, NFC
-20454. It =1,5.
Libre de halógenos. UNE EN 50267-2-1.
Baja corrosividad de los humos. UNE EN 50267-2-2, pH ≥ 4,3, Conductividad < 10 µS/mm.
* Ensayos que también cumple la versión Voltalene (RHV).
Sección conductor (mm
2
)
Intensidad es máximas admisibles (A)
Instalación enterrada. Dos cables en contacto a 70
cm de profundidad. Tempertura del terreno 25ºC.
Resistividad del terrreno 1 K
.
m/W
Instalación al aire. Dos cables en contacto.
Temperatura al aire 40ºC
1x6
80
68
