75
Tipo:
LXHIOZ1 (be), LXHIOZ1 (be, frt), XHIOZ1 (be), XHIOZ1 (be, frt)
T
ensión:
6/10 kV
, 8,7/15 kV
, 18/30 kV
Norma de diseño:
DMA-C33-251/E, HD 620-1, IEC 60502-2
(Los cables satisfacen los ensayos establecidos en la norma IEC 60502-2).
Composición:
1
Conductor:
cuerda redonda compacta de hilos de aluminio o cobre clase 2, según IEC 60228.
2
Semiconductora interna:
capa extrusionada de material conductor.
3
Aislamiento:
polietileno reticulado, (XLPE).
4
Semiconductora externa:
capa extrusionada de material conductor
separable en frío.
5
Pantalla metálica:
hilos de cobre en hélice con cinta de cobre a contraespira.
Sección total 16 mm
2
.
6
Protección contra el agua:
cintas hinchantes (be).
7
Cubierta exterior:
poliolefina (PO) semiconductora o grafitada. No propagador del
incendio para el tipo (frt) (color negro).

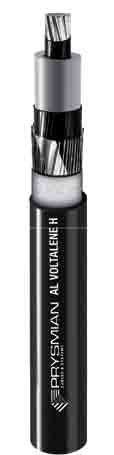

CABLE AL VOL
T
ALENE H LXHIOZ1 6/10 kV
, 8,7/15 kV
, 12/20 kV
, 18/30 kV
ESTRUCTURA DEL CABLE NORMALIZADO POR EDP
