CONFECCIÓN PUESTA A TIERRA
PARA CABLES CON PANTALLA DE ALUMINIO
PROCEDIMIENTO

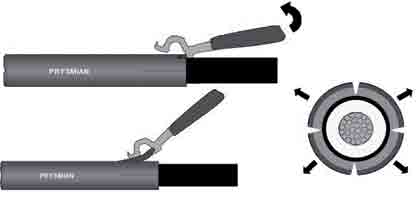

4 . AJUSTAR LA PALANCA Y ABRIR
LAS CUATRO P
ARTES DE LA CUBIERTA
Una vez que sabemos la longitud de la cubierta
a retirar, se procede a su extracción con el
procedimiento habitual

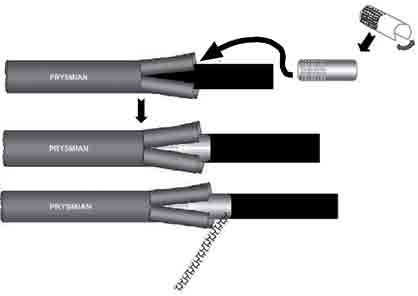

5 . INTRODUCIR EL PUENTE-PANT
ALLA
CON RELIEVE
5 .
1. Sólo con puente-pantalla con relieve
(empalmes)
5 .2. Puente-pantalla relieve y trenza de
puesta a tierra (terminales y conectores
separables)

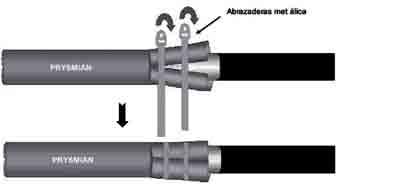

6 . AJUST
AR LA CUBIERTA Y PANTALLA
MEDIANTE ABRAZADERAS METALICAS
7 . PROTEGER LA ZONA CON CINTA PVC
abrazaderas metálicas
Cinta PVC
