CONFECCIÓN PUESTA A TIERRA
PARA CABLES CON PANTALLA DE ALUMINIO
PROCEDIMIENTO
PARA CABLES TIPO RH5Z1 PRYSMIAN
1 . CORTAR LA CUBIERTA DEL CABLE SEGÚN
INSTRUCCIONES DE LOS ACCESORIOS
Una vez que sabemos la longitud de la cubi-
erta
a
retirar,
se
procede
a
su
extracción
con
el
procedimiento habitual.

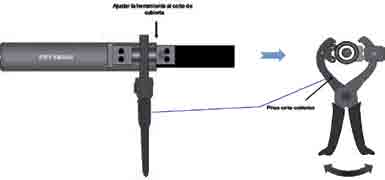

2 . AJUSTAR CUCHILLA DE CORTE
A continuación se ajusta la pinza corta-cubiertas
a la cubierta del cable.
3 . PRESIONAR HASTA ESCUCHAR UN CLICK
(DE CORTE)
Ejercer
una
ligera
presión
hasta
escuchar
un
click,
momento
en
el
cual
el
corte
se
ha
efectuado. Repetir esta operación 4 veces giran-
do la herramienta y equiparando los cortes.

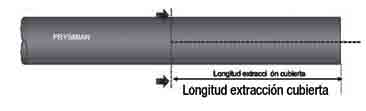

Longitud extracción cubierta
Ajustar la herramienta al
corte de cubierta
Pinza
contra-cubierta
Cortes de cubierta
