212
CABLES UNIPOLARES AISLADOS REUNIDOS EN HAZ
AL VOL
T
ARRET HACES
DESCRIPCIÓN
Norma:
RU 3309, IEC 60502-2
Tipos:
RHVS

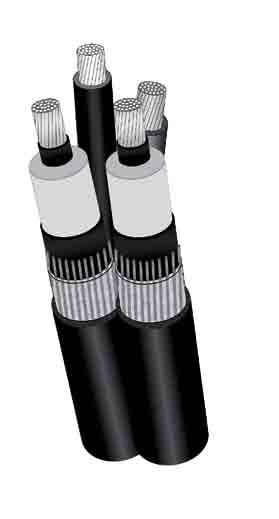

COMPOSICIÓN:
1
Cuerda:
acero galvanizado de sección 50 mm
2
.
2
Cubierta:
politeno reticulado, (XLPE). Esp. nom. = 1,2 mm.
3
Conductor:
cuerda redonda compacta de hilos de aluminio clase 2, conforme norma IEC 60228.
4
Semiconductora interna:
capa extrusionada de material conductor.
5
Aislamiento:
polietileno reticulado (XLPE).
6
Semiconductora externa:
capa extrusionada de material conductor separable en frío.
7
Pantalla metálica:
hilos de cobre con sección de 16 mm
2
.
8
Separador:
cinta poliéster.
9
Cubierta exterior:
doble capa de PVC resistente a la intemperie (rayos UVA, radiación
solar, humedad).
Color: Negro
Fiador
Fases
Ø nom. (mm)
9,0
11,4
CARACTERÍSTICAS DEL FIADOR
Carga de rotura mínima, daN/mm
2
6400
Módulo de elasticidad mínimo, daN/mm
2
15000
Coeficiente de dilatación lineal, por ºC
11 · 10
-6
