ÚTILES PREPARACIÓN
PUNT
AS DE CABLE: PG
APLICACIÓN

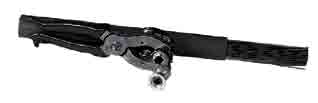

Estas pinzas permiten pelar las cubiertas de PVC, PRC, VEMEX, caucho y hojas finas de cobre y aluminio.
DESCRIPCIÓN
HERRAMIENTA PARA EJECUTAR UN CHAFLÁN EN EL AISLANTE
HD-628; HD-629.
CAPACIDAD
Ø Exterior del cable
(mm.
)
Sección mm
2
12/20 kV
Referencia
5 a 17
-
PG 0
8 a 23
-
PG 1
20 a 35
25 a 240
PG 2
26 a 52
50 a 630
PG 3
45 a 75
-
PG 4
55 a 95
-
PG 5
MODO DE EMLEO
1. Colocar la pinza en el final del corte longitudinal.
2. Apretar la pinza sobre el cable hasta la penetración de los cuchillos.
3. Girar la pinza 1/4 de vuelta hacia delante y hacia atrás.
1. Colocar la pinza según figura.
2. Apretar la pinza en el principio de la longitud deseada, hasta la penetración de los cuchillos (*).
3. Tirar de la pinza en el sentido de la flecha.
Con la ayuda de los cuchillos, situados en la extremidad de la pinza, separar la cubierta del cable.
(*) Los cuchillos de las pinzas son intercambiables y elegidos en función del espesor de la cubierta.
